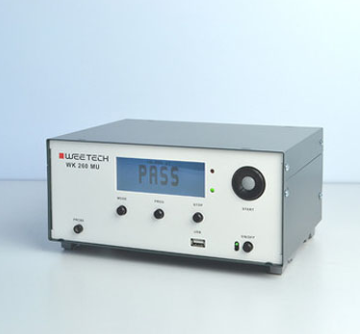

WK 260 MU

WK 260 MU型測試儀是計算機、電子設備、汽車行業線束檢測較為理想的檢測設備。
完全無需計算機控制操作，并可無縫集成在自動化生產線中。
通過自動編程功能，可以自動學習“標準樣品”生成測試程序。操作過程中，方向鍵和顯示屏可以簡單直觀的查看過程?？蛇x擇通過IVISion Studio軟件在計算機中編輯和集中管理測試程序。

特點

可選擇單機使用，無需計算機

測試點板卡可承受較高的外部電壓

通過接通外部電壓，可擴展功能測試

全新研發高靈活性高穩定性測試點模塊

使用單點矩陣板卡可以縮短測試時間

測試點卡最高可耐受50 V外部電壓

測試點靈活應用，每個管腳都可以定義為以下內容：

測試點 – 相互切換和測量電流電壓

LED 點 – 激活手持適配器或測試桌上的LED等

供電點 – 通過開關接通外部電壓用于功能測試

插接檢測 – 檢測連接器是否正確插接

探測點 – 可檢測連接器外殼定位銷或線束夾子正否正確安裝到位

位置測量 – 特殊伸縮探針檢測插接深度是否到位

功能全面、測試精準

用于繼電器和電子器件的功能測試，開關電壓可達50V

準確測量電流和電壓

測試精度高至1 Ohm

安裝和編程簡單方便

測試系統內部自動尋址識別測試點板卡

自動檢測測試點、LED 點、供電點和探測點

方便的自動編程功能，輕松學習“標準樣品”

豐富的自診斷功能，可檢測發生器、測量設備、測試點、外部電壓和LED的狀態

無縫集成在自動化生產線中

緊湊型設計

支持不需要計算機獨立操作使用

可擴展至1,500個測試點

大量接口

串行和并行接口可連接至外圍設備

USB 接口可用于加載測試程序或用戶 ID識別（選件）

多種選件配置滿足用戶不同特殊需求

WK 260 MU

在測試主機上編程操作（不支持IVISion Studio軟件）；

通過USB接口在設備之間傳輸數據

WK 260 MU-I

使用IVISion Studio軟件編程；

通過USB和/或以太網接口傳輸數據

WK 260 MU-E（開發中）

使用IVISion Studio軟件編程；

通過USB和/或以太網接口傳輸數據

通過以太網接口使用 NetStar Enterprise 4.0軟件編輯測試程序和測試結果管理（開發中）

簡明直觀的IVISion Studio軟件（選件）

從 IVIS 5 或 IVISion 3 輕松轉換測試程序

從 Microsoft® Excel® 輕松導入測試程序或數據（例如管腳命名）

邏輯清晰的完成復雜產品測試要求，例如用于功能測試

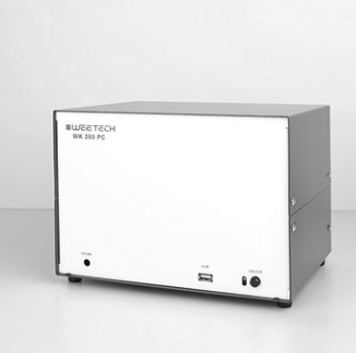

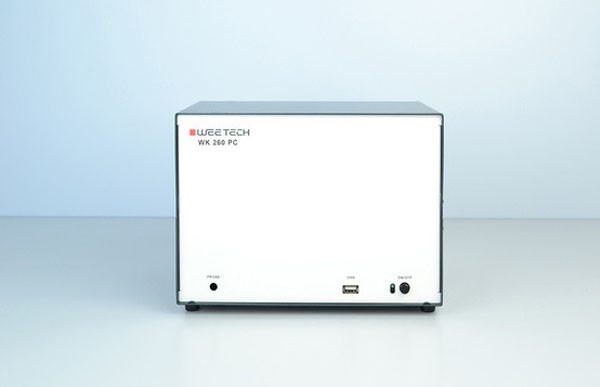

WK 260 PC

WK 260 PC是汽車線束和電氣組件的理想測試儀。通過計算機使用 IVISion Studio 軟件可以清晰的完成復雜測試程序編程，直觀了解測試運行中的狀態。

故障信息可以采用圖形化顯示，可快速定位待測物 (UUT)中的故障位置。在自啟動/命令模塊中，后臺可以持續測試并指出故障位置，并保持顯示直到故障解決。多種外圍設備可以通過計算機與測試儀相連使用。

特點

采用新技術和新測試算法，測試速度很快

測試點板卡可承受較高的外部電壓

測試點板卡最高可耐受50 V外部電壓

靈活多變、功能強大的測試點板卡

使用單點矩陣，縮短測試時間

可擴展至20000個測試點

測試點靈活應用，每個管腳都可以定義為以下內容：

測試點 – 相互切換和測量電流電壓

LED 點 – 激活手持適配器或測試桌上的LED等

供電點 – 通過開關接通外部電壓用于功能測試

插接檢測 – 檢測連接器是否正確插接

探測點 – 可檢測連接器外殼定位銷或線束夾子正否正確安裝到位

位置測量 – 特殊伸縮探針檢測插接深度是否到位

新：四線測量法（Kelvin電路）：32 個FORCE點 / 32 個SENSE點（選件）

新：大電流測試點（最大 1.5 A）控制，例如接觸器（選件）

功能全面、測試精準

用于繼電器和電子器件的功能測試，開關電壓可達50V

準確測量電流和電壓

測試精度高至20 mOhm

新：利用四線測量法精度可達 500 μOhm

豐富的自診斷功能，可檢測發生器、測量設備、測試點、外部電壓和LED的狀態

轉接工裝和安裝的最簡化

測試系統內部自動尋址識別測試點板卡

自動檢測測試點、LED 點、供電點和探測點

新：ID 芯片識別功能，可自動識別轉接測試板中的芯片

緊湊型設計，節省安裝空間

通過以太網接口控制，可連接任何普通計算機

大量接口

串行和并行接口可連接至外圍設備

USB 接口可用于加載測試程序或用戶 ID識別

IVISion Studio 軟件：

兼有編程、測試和故障判斷的創新功能

多種新功能簡化測試程序的編輯

從 IVIS 5 或 IVISion 3 輕松轉換測試程序

從 Microsoft® Excel® 輕松導入測試程序或數據（例如管腳命名）

圖形化顯示故障位置，快速定位待測物 (UUT) 的故障位置

后臺可以持續測試并指出故障位置，并保持顯示直到故障解決（自啟動/命令模塊）

靈活的測試模塊，可在單個系統中檢測多種不同變量 (KSK, 定制化線束)

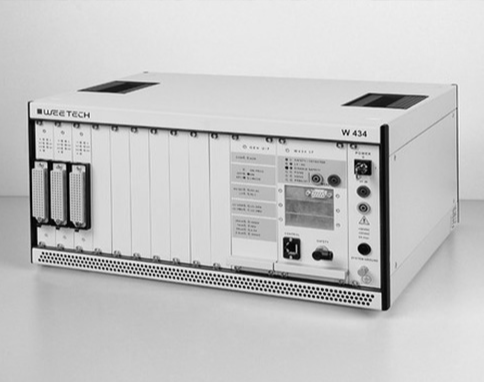

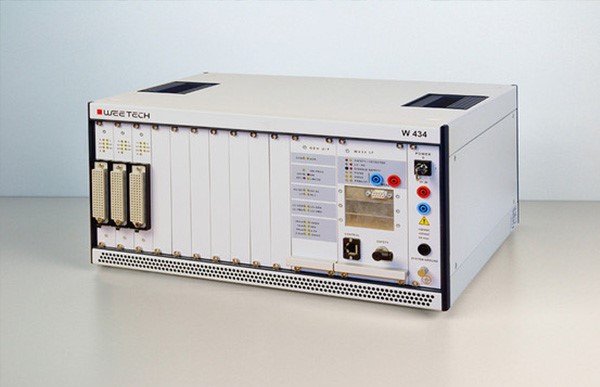

W 434

W 434 測試儀用于電纜測試和功能測試，配置可以靈活調整，將不同類型的低壓和高壓發生器以及 RLC 儀表組合使用，滿足汽車行業、電纜技術行業和醫療器械行業的測試需求?？梢詿o縫集成到自動生產系統，管理不同類型產品的測試。

測試技術參數規格改變后，可以通過固件升級選擇不同硬件版本的發生器。用戶無需在購買時選擇最終配置，可根據不同新需求靈活選擇不同硬件配置。

特點

高性能硬件、緊湊型設計

多種測試類型：低壓測試、高壓測試、功能測試

滿足未來測試需求：通過固件升級硬件

高性能硬件、緊湊型設計

緊湊型單板發生器設計節省空間、降低成本

測試點模塊有 64 個測試點，測量點板卡具有最大密度設計

混合模塊有 64 個測試點或 64 個激勵點，開關控制最高 25 VAC / 60 VDC 的電壓

組合模塊，具有 32 或 64 個測試點以及 8、32 或 64 個激勵點

通過 ETE 434擴展裝置最大可擴展至 6656 個測試點

滿足未來測試需求：可根據要求升級硬件

硬件可通過固件升級

可編程電流源最高可達1 A

多種高壓發生器，最高可達1500 VDC / 1060 VAC

用于功能測試的外部發生器，最高可達 60 VDC / 25 VAC

RLC模塊可通過設定不同頻率參數測量電阻 (R)、電感 (L) 和電容 (C) 組合

直觀編程軟件 CEETIS Smart

便捷的自動編程功能：自動學習“標準樣品”的組件和網絡，并輸出到計算機進一步編程處理

在普通計算機上輕松編程

可集成于客戶特定的ERP系統中

創新的 ID 芯片識別技術，實現轉接電纜的任意插接

不需要耗費時間分配查找連接器

不會出現工裝插接錯誤，而導致的測試失敗

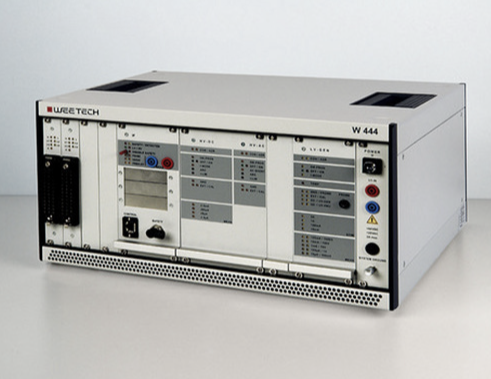

W 444

W 444 的電纜測試和功能測試功能提供了經濟的高壓測試系統。電壓最高可達2250 VDC / 1500 VAC，電流最高可達 3 A，用于航空航天、鐵路行業以及汽車行業的電纜測試需求。

W444可以緊湊的集成到 19 英寸標準機柜中，應用于不同行業的線束測試。最多支持1280 個測試點。

特點

緊湊型便攜式高壓測試系統，高壓可達 2250 VDC，

較高線束測試要求的經濟性選擇

緊湊型便攜式高壓測試系統

高壓可達2250 VDC / 1500 VAC\

滿足 DIN EN 61010 標準，限制安全電流確保安全

可編程電流源最高可達3 A

根據型號規格可以配置265 或 1280個測試點

便攜式 19 英寸機箱

較高線束測試要求的經濟性選擇

功能測試的電壓觸摸時沒有危險

內部/外部發生器，最高可達25 VAC / 60 VDC用于功能測試

RLC模塊可通過設定不同頻率參數測量電阻 (R)、電感 (L) 和電容 (C) 組合

四線測量法確保電阻測量結果精準，判斷精度3 mOhm

靈活的測試點板卡設置，可把不同電壓等級板卡混合使用，經濟實用

直觀的編程軟件 CEETIS Smart

便捷的自動編程功能：自動學習“標準樣品”的組件和網絡，并輸出到計算機進一步編程處理

在普通計算機上輕松編程

可集成于客戶定制的ERP系統中

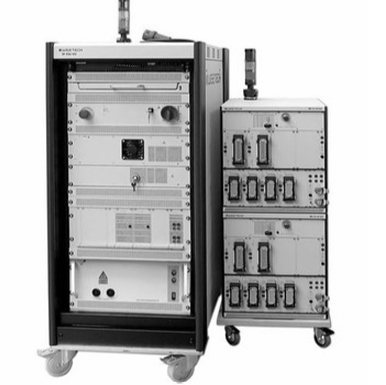

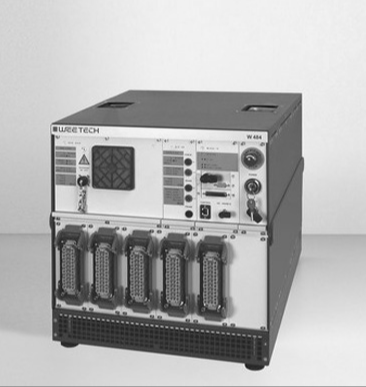

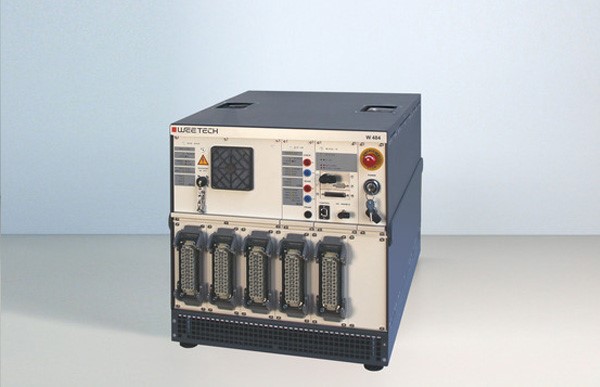

W 484

WEETECH專門為測試電動和混合動力汽車的高壓電纜線束及組件測試，開發了新的 W 484 測試系統，滿足行業標準 LV 123* 的要求。高壓發生器最高電壓可達4300 Vdc / 3000 Vac，電流限制最大為 3.8 mA，按照 DIN EN 50191 標準為安全可接觸的。

W 484 是緊湊型測試系統，可實現微歐姆范圍內的導通測量和千兆歐姆范圍的絕緣測量。三個新型測量模塊可快速可靠地檢測出絕緣故障。可選配 ID 芯片的轉接電纜，插接到測試系統端任意接口都可被自動掃描。

特點

測試系統符合 LV 123*標準，電壓最高可達 4300 Vdc / 3,000 Vac

符合 DIN EN 50191 標準，測試電流限制在最大3.8 mA安全電流

可提供三種不同尺寸的19英寸標準機柜

汽車行業高壓測試的理想選擇

測試系統符合 LV 123*標準，電壓最高可達 4300 Vdc / 3,000 Vac

提供多種測試點板卡，支持 2700 Vdc / 1900 Vac電壓或最高 4300 Vdc / 3000 Vac 電壓

最大測試點數支持264點 (W 484-1)、528點 (W 484-2) 或 792點 (W 484-3) 。

堅固耐用的Harting Han 46 EE 輸出接口

安全測試無風險

符合 DIN EN 50191 標準，測試電流限制在最大3.8 mA安全電流

計算機通過以太網接口控制使用

可通過 EMERGENCY STOP、SAFETY 或 HV-ENABLE 安全斷開高壓源確保安全可靠

完美集成于用戶測試環境中

可提供三種不同尺寸的19英寸標準機柜

占用面積小節省了使用空間

可伸縮把手方便搬運

可選配滾輪或起重吊環

可隱藏于測試桌中，節約空間

全面的技術規格指標可靈活用于其他行業

高精度的ARC有源檢測模塊，最高電壓可達60 Vdc / 25 Vac，最高電流可達3 A

步進檢測（電壓變化）

波動檢測（斜率變化）

di/dt電流變化速率測試

可選配 ID 芯片的轉接電纜，插接到測試系統端任意接口都可被自動掃描。

無需浪費時間分別測試點接口插接位置

不會出現測試點接口插接位置錯誤的情況

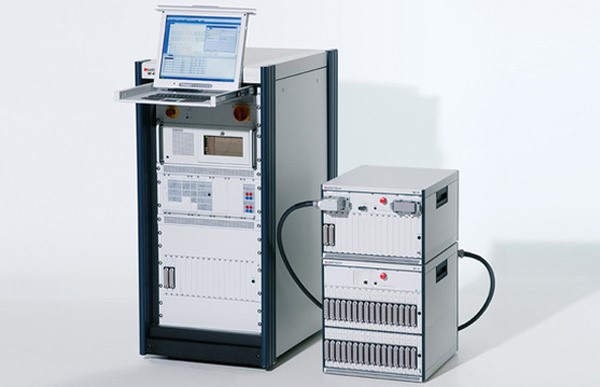

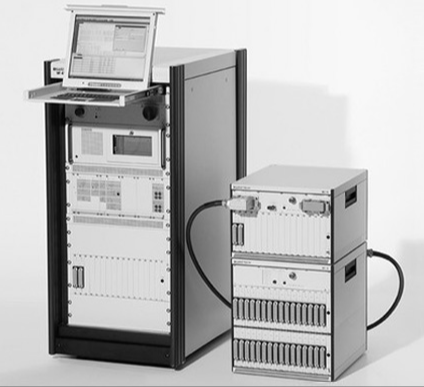

W 454

W 454 電纜測試和功能測試系統測試電壓最高可達2250 VDC / 1500 VAC，最高測試電流可達3 A，適用于航空航天、醫療器械和鐵路行業的電纜線束及組件測試。

W454可提供毫歐姆范圍內的導通測試，千兆歐姆范圍的絕緣測試，以及電阻、電容、電感和繼電器等元器件的測試。

特點

功能全面適用于多種不同行業應用

分布式測試系統，測試點幾乎無限擴展

測試系統采用模塊化設計，可最大限度減少轉接工裝要求

功能全面適用于多種不同行業應用

可編程電壓/電流源，電流可達3 A和電壓可達2250 VDC / 1500 VAC

各種不同發生器最高可提供25A大電流測試

接通外部功能測試可編程電源，最高可達125 VDC / 250 VAC

精確測量電阻在3 mOhm內

分布式測試系統，測試點幾乎無限擴展

最多可擴展 500,000 個測試點

高效的ETE454擴展機柜具有獨立供電電源，并具有不同尺寸規格

最小化測試點矩陣箱的尺寸和重量，符合DIN EN 2283標準（飛機線束檢測），可以放置在飛機內部使用

實現轉接電纜長度最短

分布式設計減少了待測物 (UUT)的轉接長度

提高了工作場所的安全性

相比長轉接電纜，提高了測量精度

測試系統采用模塊化設計，可最大限度減少轉接工裝要求

測試系統靈活的模塊化設計，可以選配不同規格實現最佳性價比

混合板卡的測試點可作為測試點測試使用，也可以切換至外部可編程電源供電使用

復合板卡的測試點可作為測試點測試和供電同時使用

組合模塊的管腳可以同時用作測試點和電源點。

RLC模塊可通過設定不同頻率參數測量電阻 (R)、電感 (L) 和電容 (C) 組合

特殊測試要求可以定制配置其他特殊測量設備

CEETIS 軟件友好的人機交互界面和編程方式

通過元器件表可以實現復雜功能測試需求的編程，以及自動生成測試程序

圖形化顯示網表內容

創新的ID芯片智能轉接電纜，可實現轉接電纜的任意插接

無需浪費時間分別測試點接口插接位置

不會出現測試點接口插接位置錯誤的情況

W 454 HV / W 454 SHV

W 454 HV 和 W 454 SHV 測試系統測試電壓可達 5000 VDC / 3600 VAC，滿足未來鐵路行業和汽車行業的更高要求。

W 454 HV 和 W 454 SHV可提供毫歐姆范圍內的導通測試，千兆歐姆范圍的絕緣測試，以及電阻、電容、電感和繼電器等元器件的測試。非常適合測試配備復雜驅動技術的鐵路車輛（如高鐵），電動汽車領域的電纜、電纜線束和線束。
