中車株洲客戶整車線束檢測案例

  1. 項目背景及概述
  
  電力機車整車裝配完成后，需對整車線束進行導通、短路、開路、絕緣等測試，以檢測整車線束裝配連接是否正確，電纜絕緣是否可靠。目前電力機車整車校線主要通過人工單點校線，線束測試點分布比較散、接插件種類和數量較多、接線布線錯綜復雜，靠人工按照接線表單點校線，工作量大且測試精度有限，迫切需要一整套整車線束測試系統，用于電力機車整車線束測試。
  
  2. 主要功能及特點
  
  整車測試系統通過導入接線表等方式形成測試工程，實現對整車線束的自動測試，并生成測試報告，同時能測試出整車的線纜連接關系，并導出整車線纜的連接關系，具有自動學習功能。整套系統可對整車電纜的導通、開路、短路、絕緣以及線路中元器件包括開關、電阻、二極管、端子排等進行測試。可根據以下兩種不同車型的校線需要，結合各車型相應的過渡電纜工裝、校線表生成不同車型的校線程序，完成整車的校線測試。
  

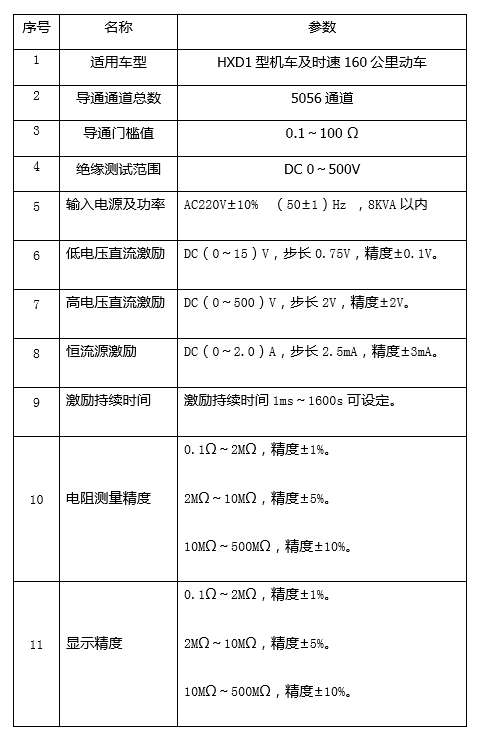

  3. 主要技術參數

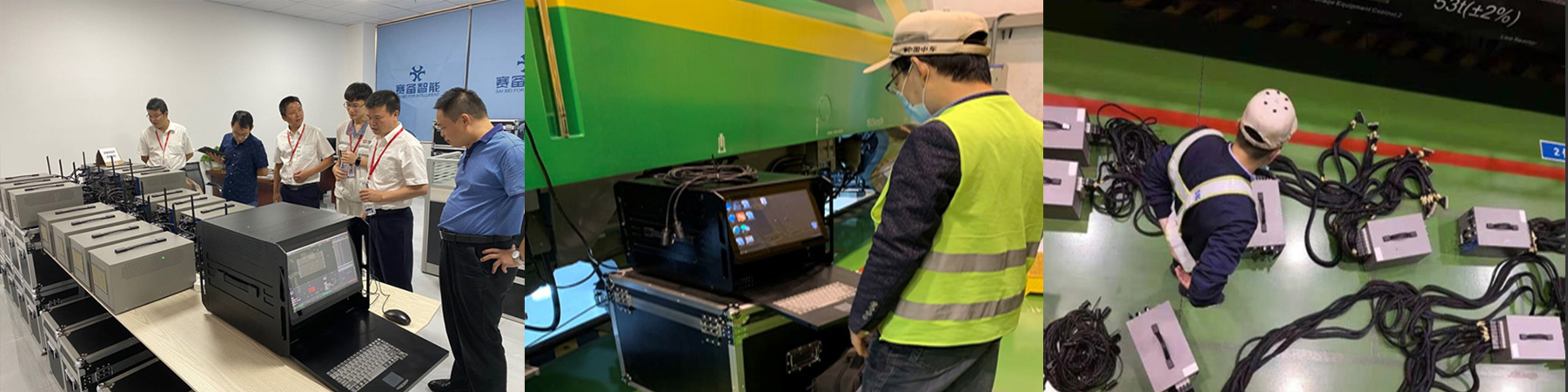

  4. 現場圖片和視頻

  賽備智能軟件工程師在中車客戶生產車間針對160公里動車整車校線測試取得了圓滿成功，取代了客戶以前三人為一組一共七組連續工作十五天的人工校線工作，大幅提高了客戶檢測工作的效率以及節省了大量人力成本。
